返回索引

手動鉗夾緊力kN
扭矩Nm D200 D100
27 8.2 7.6
54 17.1 17.1
81 19.3 20.8
108 25.4 29.5
136 31.3 34.9
163 38.6 44.3
190 46.3 50.8
217 51.6 56.9
244 – 65.3
271 – 71.9
298 – 80.6
325 – 91.5
353 – 98.3
380 – 107.1
407 – 116.9

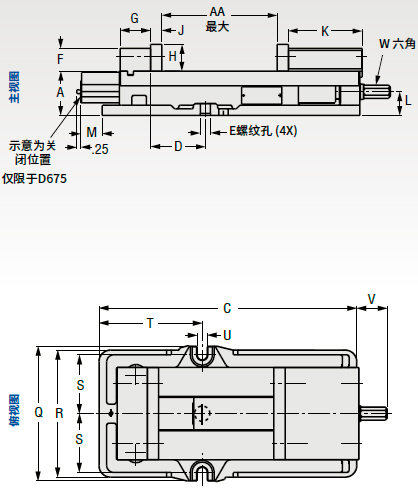

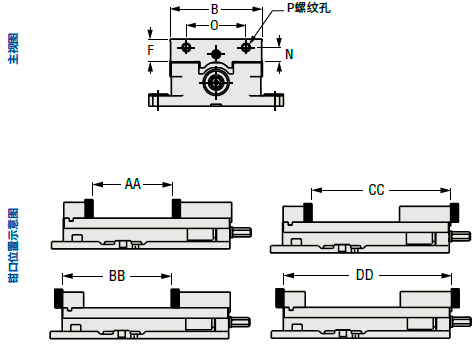

參數表 mm(in)
D200 D100
A 84.1 98.4
B 203 254
C 554.0 698.5
D 119.02 149.23
E 20 (0.813)
F 49.91 62.61
G 92.76 74.93
H 55.88 74.60
J 27.31 33.53
K 157 219
L 47.37 56.52
N 30.99 41.28
O 120.7 146.1
P M16x2.0 (3/4-10)
Q 292.1 368.3
R 279.4 336.6
S 125.48 157.18
T 215.9 269.0
U 22.4 23.9
V 60.33 42.93
W (3/4) (1)
AA 254 248
AA 最小0 0
BB 374.1 355.6
BB 最小120.1 88.9
CC 438.4 501.7
CC 最小184.4 233.7
DD 558.5 628.7
DD 最小304.5 342.9
重量kg 72 136

維修備件

型號 維修備件
D30 *D30-KIT
D40 *D40-KIT
D50 *D50-KIT
D60 D60-KIT
D675 *D675-KIT
D688 *D688-KIT
DX6 DX6-KIT
D80 D80-KIT
D810 *D810-KIT
D100 D100-KIT
*= 與公制相同
備件的描述
請見第86頁
返回索引     上一頁　第17頁　下一頁
